化工泵葉輪規格尺寸計算

時間：2018-3-10 16:44:27來源：http://www.csxhchem.com作者：麻豆传煤官网APP入口IOS泵閥

化工泵葉輪規格尺寸計算

1、化工泵葉輪出口直徑D。

D2=kD(Q/n)1/3    kD=9.35kD2(ns/100)-1/2

式中  kD2=D2修正係數。

2、離心泵葉輪出口寬度b2

b2=kb(Q/n)1/3 kb=0.64kb2(ns/100)5/6

式中是kb2-b2。修正係數。

針對化工離心泵形式的不同，其kD2、kb2。的修正係數不一樣，具體見表8-12～表8-17和圖8-8～圖8-10。 表8-12單級泵是。

和比轉速的關係

  ns
  30
  40
  50
  60
  70
  80
  90
  100
  110
  120
  130
  140
  150
  160
kD2
1.175
1.129
 1.09
 1.06
1.038
1.021
1.009
    1
 0.995
 0.994
 0.994
 0.995
 0.997
0.991
ns
  170
  180
  190
  200
  210
  220
  230
  240
  250
  260
  270
  280
  290
  300
 kD2
1.001
1.002
1.004
1.006
1.007
1.009
1.011
1.012
1.014
1.016
1.017
1.019
 1.02
 1.02
  ns
  350
  400
  450
  500
  550
  600
  660
  700
  750
  800
  850
  900
  950
1000
kD2
 1.03
1.038
1.046
1.056
1.067
1.079
1.092
1.107
1.123
 1.14
 1.16
1.181
1.203
1.226

表8-13單級離心泵如和比轉速的關係

  ns
  30
  40
  50
  60
  70
  80
  90
  100
  110
  120
  130
  140
  150
  160
kb2
1.946
1.566
 1.39
 1.3
1.236
 1 183
i.139
  1.1
1.0G7
1,037
1.011
 0.987
 0.965
 0.946
  ns
  170
  180
  190
  200
  210
  220
  230
  240
  250
  260
  270
  280
  290
  300
 kb2
 0.928
 0.911
 0.896
 0.881
 0.868
 0.855
 0.843
 0.831
 0.82
 0.809
 0.798
 0.788
 0.777
 0.767
  ns
  350
  400
  450
  500
  550
  600
  650
  7(30
  750
  800
  850
  900
  950
 1 000
kb2
 0.72
 0.677
 0.G37
 0.602
 0.57
 0.54
 0.513
 0.489
0.466
 0.446
 0.427
 0.409
 0.392
 0.375

表8-14多級離心泵kD2和比轉速的關係

 ns
  20
  30
  40
  50
  60
  70
  80
  90
  100
  110
  120
  130
 140
 kD2
1.145
1.112
1.085
1.065
1.052
 1.04
1.032
1.025
1.022
1.022
1.022
1.022
1.022
 ns
  150
  160
  170
  180
  190
  200
  210
  220
  230
  240
  250
  260

 Kd2
1.024
1.027
1.029
1.032
 0.038
1.047
1.058
1.074
1.093
1.117
1.146
1.182



表8-15多級泵kb2和比轉速的關係


   ns
  20
  30
  40
  50
  60
  70
  80
  90
  100
  110
  120
  130
  140
  kb2
  2.6
 2.315
 2.033
1.765
1.556
 1.41
 1.31
1.246
  1.2
1.161
1.128
1.101
1.078
    ns
  150
  160
  170
  180
  190
  200
  210
  220
  230
  240
  250
  260

  kb2
1.055
 1.03
1.003
 0.976
 0.95
 0.924
 0.898
 0.87
 0.842
 0.814
 0.787
 0.76



表8-16雙吸泵kD2和比轉速的關係


  ns
  30
  40
  50
  60
  70
  80
  90
 100
  110
  120
 130
  140
  150
  160
  170
  180
  190
  kD2
1.134
1.105
1.08
1.062
1.047
1.033
 1.02
1.01
1.004
1.001
  1
  1
  1
  1
  1
1.001
1.003
ns
  200
  210
 220
  230
  240
  250
  260
 270
  280
  290
 300
  310
  320
  330
  340
  350
  360
  kD2
1.005
1.007
1.01
1.013
1.016
1.021
1.025
1.03
1.036
1.043
105
1.058
1.067
1.077
1_089
1.102
1.117


表8-17雙吸離心泵kb2和比轉速的關係


 ns
  30
  40
  50
  60
  70
  80
  90
  100
  110
  120
  130
  140
  150
  160
  170
 180
  190
kb2
1.212
1.179
1.15
1.127
1.108
1.093
1.081
1.071
1.062
1.054
1.046
1.039
1.032
1.025
1.018
1.01
1.003
 ns
  200
  210
 220
  230
  240
  250
  260
  270
  280
  290
  300
  310
  320
  330
  340
 350
  360
kb2
0.996
0.983
0.98
0.972
0.963
0.954
0.945
0.937
0.927
0.917
0.907
0.898
0.889
 0.88
 0.87
0.86
 0.85

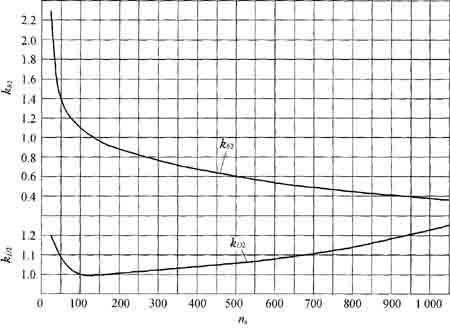

  圖8-8單級泵kD2，kb2和比轉速的關係


圖8-9多級泵kD2，kb2和比轉速的關係


    圖8-10雙吸泵kD2，kb2和比轉速的關係
