ZCQ耐腐蝕自吸磁力泵

ZCQ型自吸式磁力泵，是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外新技術，並經過本廠工程技術人員反複研究試驗而成功的新產品，其性能達到國外同類產品九十年代先進水平。

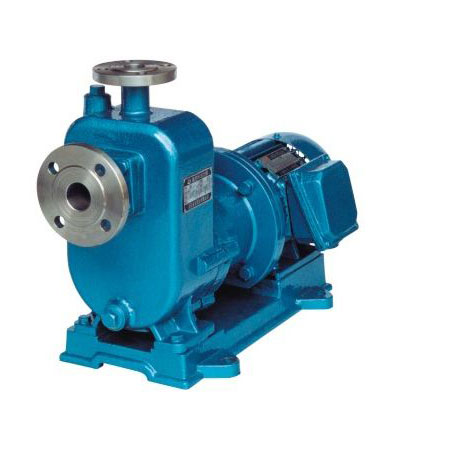

說明書在線閱讀磁力泵實物圖產品安裝圖紙

下一個產品：CQB-L立式磁力管道泵

上一個產品：耐高溫磁力驅動泵

產品概述：

ZCQ型自吸式磁力泵，（以下簡稱自吸泵）是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外新技術，並經過本廠工程技術人員反複研究試驗而成功的新產品，其性能達到國外同類產品九十年代先進水平。該ZCQ磁力泵以靜密封取代動密封，使泵的過流部件處於完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不鏽鋼、鋼玉陶瓷、四氟石器等材料製造，即有CQ型磁力驅動泵的功能，又集自吸於一身，不需底閥和引灌水、自吸高度4米。

主要特點

ZCQ型自吸式磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用於石油、化工、製藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。

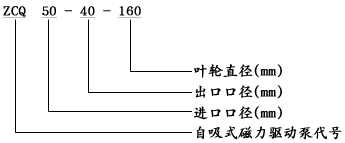

型號意義：

型號意義

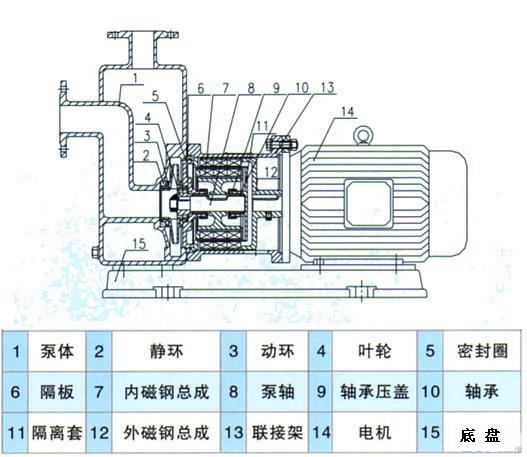

結構簡圖：

安裝和使用：

1、開箱後檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。

2、自吸泵應水平安裝，泵體不得承受管路重量。
3、泵與管路應保持良好的密封。
4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象，各緊固體要牢固。
5、擰開泵上方的加水螺栓，加入儲液水少於泵體容積的三分這二，旋緊螺栓。
6、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。
7、泵停止工作前，先關閉排出閥門，再關閉電源，後關閉吸入管閥門。

使用注意事項：

1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電後再啟動時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小於40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許範圍內（詳見附表）。金屬泵的使用溫度＜100℃，被輸送的介質比重≤1.3；介質比重＜1.3時，將影響技術性能。

5、對於輸送液為易沉澱結晶的介質，使用後應及時清洗，排淨泵內積液。
6、自吸泵運行500小時後，應拆檢軸承和端麵動環的磨損情況，若軸承和軸套的間隙大於0.5～1mm，葉輪軸向竄動0.5～2mm時，應更換軸承和軸向動環。

故障原因及解決方法：

故障形式	產生原因	排除方法
自吸磁力泵不出水	a、水泵反轉	改變電機接線
	b、進水管道漏氣	杜絕漏氣
	c、泵腔蓄水太少	增加蓄水量
	d、電壓太高，啟動時聯軸器打滑	調正電壓
	e、吸程太高	降低砂安裝位置
	f、閥門沒有打開	校正或更改閥門
自吸磁力泵流量不足	a、吸入管徑太小或淤塞	調換進水管
	b、葉輪流道阻塞	清洗葉輪
	c、揚程過高	開大出水閥
	d、轉速不夠	恢複額定轉速
自吸磁力泵揚程過低	a、流量過大	關小出水閥
自吸磁力泵揚程過低	b、轉速太低	恢複額定轉速
自吸磁力泵噪音太大	a、軸嚴重磨損	更換泵軸
	b、軸套嚴重磨損	更換軸套
	c、驅動磁鋼杯與隔離套接觸	拆除泵頭重新組裝
	d、密封環與葉輪研磨	更換止推環、密封環
自吸磁力泵漏液	O型密封圈損壞	更換O型密封圈

性能參數表：

型號	口徑		揚程 m	流量 L/min	電機功率 KW	轉速 r/min	電壓 V	自吸性能 m/3分
型號	進口 mm	出口 mm	揚程 m	流量 L/min	電機功率 KW	轉速 r/min	電壓 V	自吸性能 m/3分
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-145	50	40	25	240	4	2900	380	4
ZCQ50-40-160	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
ZCQ100-80-160	100	80	32	1500	22	2900	380	4
注：泵體材質不鏽鋼(1Cr18Ni9Ti)

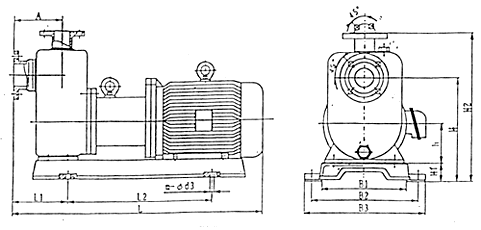

安裝尺寸圖：

安裝尺寸圖

尺寸表：

型號	A	B1	B2	B3	h	H	H1	H2	L	L1	L2	m-Φd
ZCQ20-15-110	90	150	198	225	60	225	54	315	410	90	210	4--Φ18
ZCQ25-20-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-145	105	180	250	280	80	255	60	360	555	130	285	4--Φ12
ZCQ40-32-132	105	200	270	310	90	265	60	375	610	130	350	4--Φ14
ZCQ40-32-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-145	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ65-50-145	145	280	345	390	132	315	60	440	760	210	360	4--Φ16
ZCQ65-50-160	150	280	345	390	132	345	60	475	775	185	360	4--Φ16
ZCQ80-65-125	170	280	345	390	132	446	60	510	80	220	360	4--Φ16
ZCQ80-65-160	180	350	420	470	160	480	100	650	1000	270	390	4--Φ18

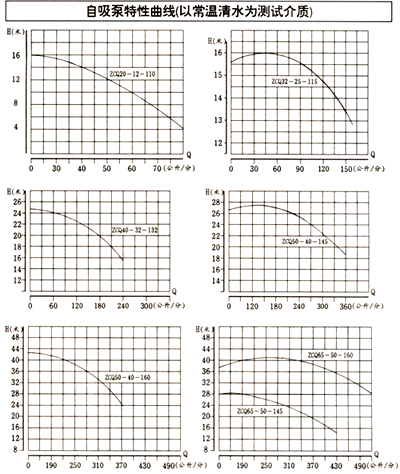

性能曲線圖：

性能曲線圖

裝置實例：

訂貨須知:

一、①自吸式磁力泵產品名稱與型號②ZCQ型自吸式磁力泵口徑③ZCQ型自吸式磁力泵揚程④ZCQ型自吸式磁力泵流量⑤ZCQ型自吸式磁力泵電機功率（KW）⑥自吸式磁力泵轉速（r/min）⑦自吸磁力泵電壓〔V〕⑧自吸磁力泵吸程⑨自吸磁力泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的自吸式磁力泵產品型號，請按自吸式磁力泵型號直接向麻豆传煤官网APP入口IOS泵閥公司銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們麻豆传煤官网APP入口IOS泵閥的技術專家為您審核把關。
感謝您訪問我們麻豆传煤官网APP入口IOS（líng）泵閥的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
